Připravované koncepty

Připravovaná turistická lákadla města Osečná:


1. Rozhledna na Jiránkově kopci


V roce 2005 se pod vedením „Kooperace St. Gallen – Liberec“ konala studijní cesta starostů Libereckého kraje do švýcarského kantonu St. Gallen. Její prezident, pan Ing. Bruno Dudle, zde přislíbil městu Osečná pomoc na přípravě projektu dřevěné rozhledny na Jiránkově kopci nad prameny Ploučnice na místě, kde dřevěná rozhledna stála již v minulosti. Následovala úzká spolupráce. Do projektu se aktivně zapojila Technická univerzita Liberec, fakulta architektury. Byla vypsána soutěž na design dřevěné rozhledny. Mezinárodní porota se rozhodla pro návrh studenta TUL Vojtěcha Geryka.

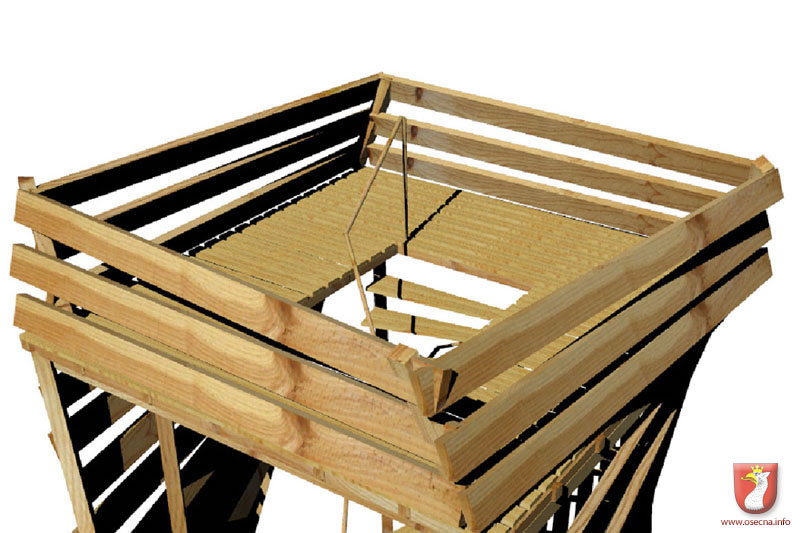

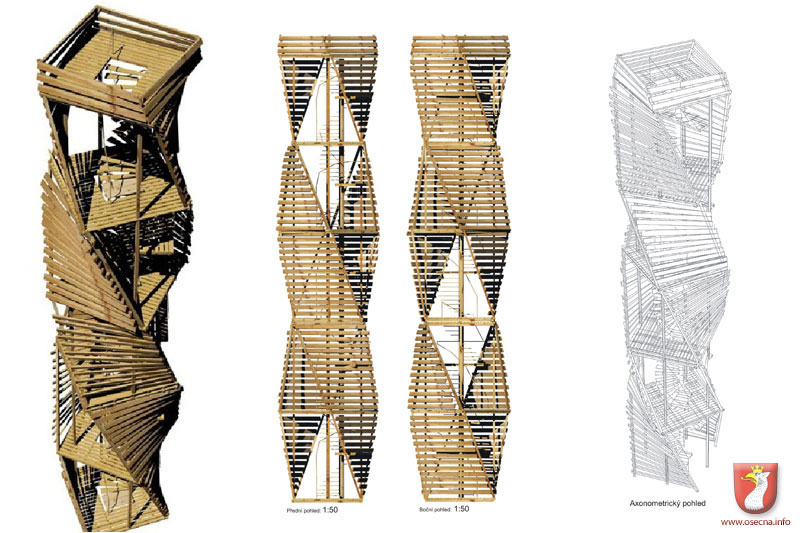

Vítězný návrh rozhledny od Vojtěcha Geryka:

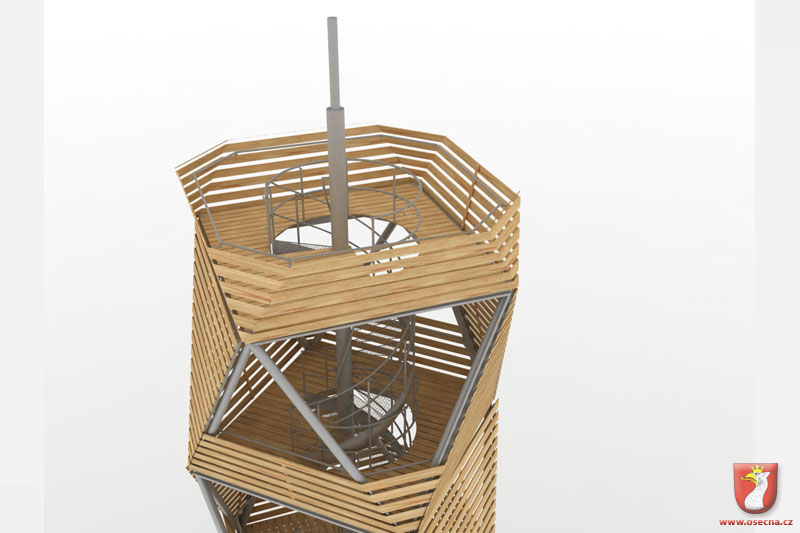

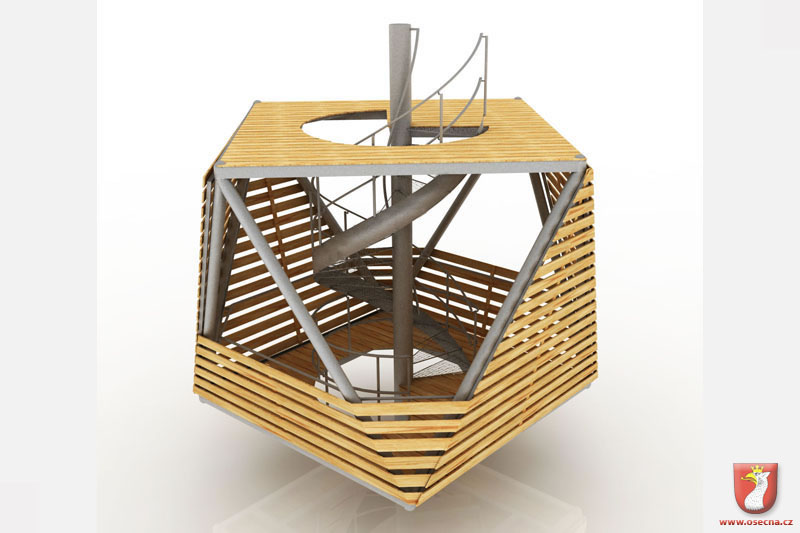

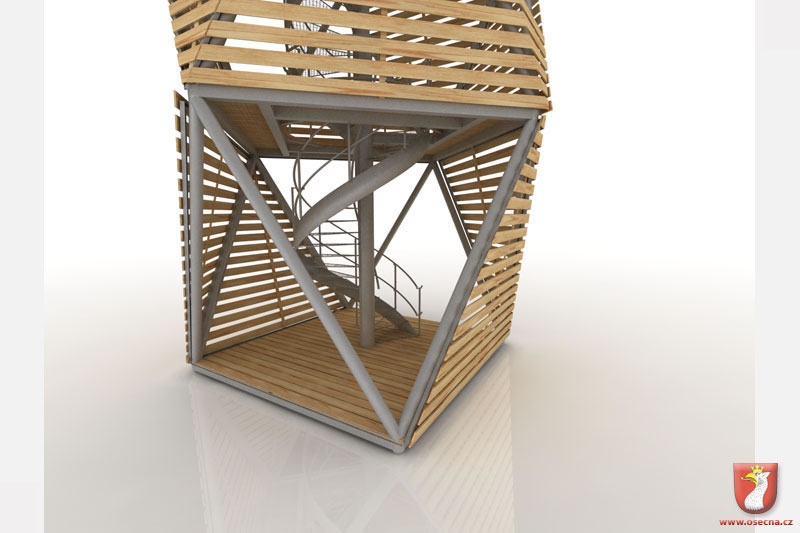

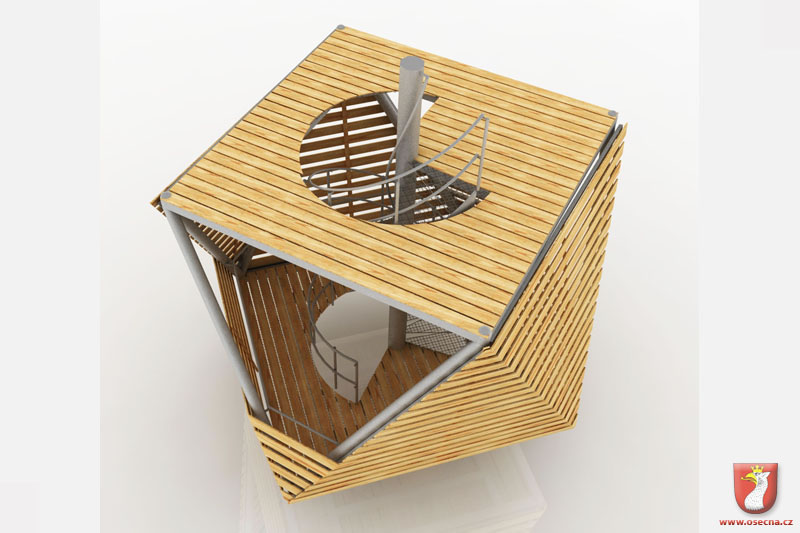

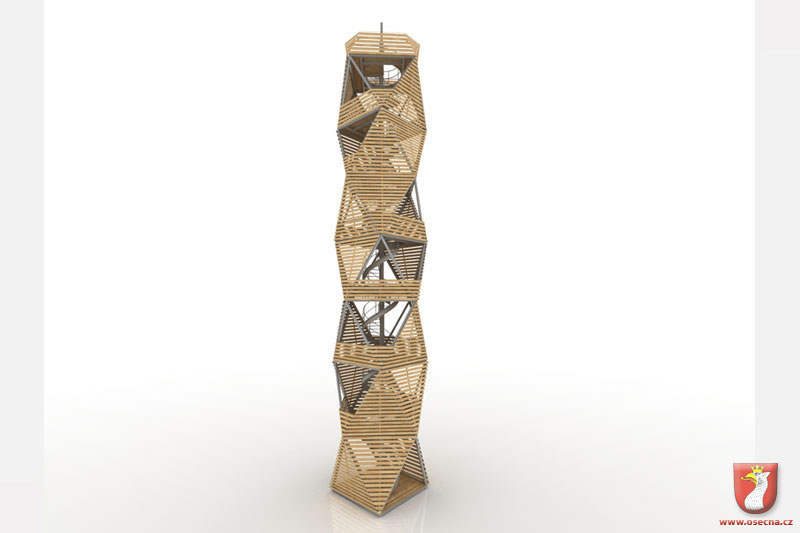

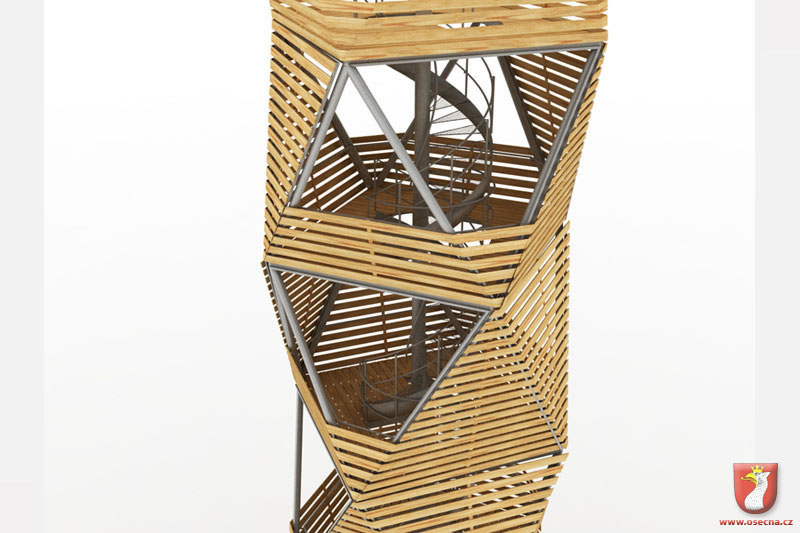

Finální vzhled rozhledny:


Finální vzhled rozhledny je tvarově shodný s původním návrhem. Jedná se o čtverec 4,2 × 4,2 metry, který se na každém 4 metry vysokém patře vždy otáčí vždy o 45°. Výška nejvyšší rozhledové plochy se nachází ve 28 metrech nad terénem. Nosná konstrukce se shodně skládá ze šikmých sloupů, které tvoří s podestami trojúhelníky. Ty jsou shodně opláštěny ob jedno pole řídkým vodorovným bedněním. Tím vzniká dojem dvou svislých spirálových pruhů obtáčejících tělo rozhledny. Nosná konstrukce je navržena z důvodů bezpečnosti, trvanlivosti a nákladů na údržbu z oceli. Podlaha z pozinkovaných pororoštů bude pokryta dřevěnou podlahou. Vnitřkem rozhledny je vedeno shodně točivé ocelové schodiště. Z důvodů možnosti přetížení větrem odpadlo zastřešení.

Základní technická data rozhledny
Nadmořská výška 425 m
Výška stavby 33,750 m
Výška vyhlídky 28,440 m
Počet pater 7
Počet schodů 140
Zastřešení Ne

Na projekt rozhledny se doposud nepodařilo získat dostatečné finanční prostředky a záměr čeká na vhodnou možnost zapojení do evropských projektů.


2. Vodní kolo Jenišovského mlýna


V roce 2010 vypracoval student Technické univerzity v Libereci – fakulty strojní Jiří Hauzer diplomovou práci na téma „Inovace vodního kola Jenišovského mlýna“. Práce se zabývala měřením průtoku v mlýnském náhonu a návrhem a konstrukcí vodního kola Jenišovského mlýna čp. 25 v Osečné.

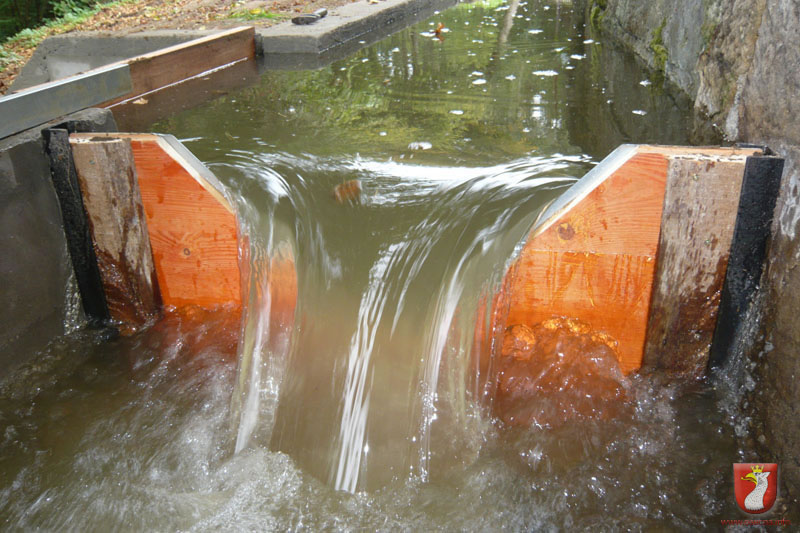

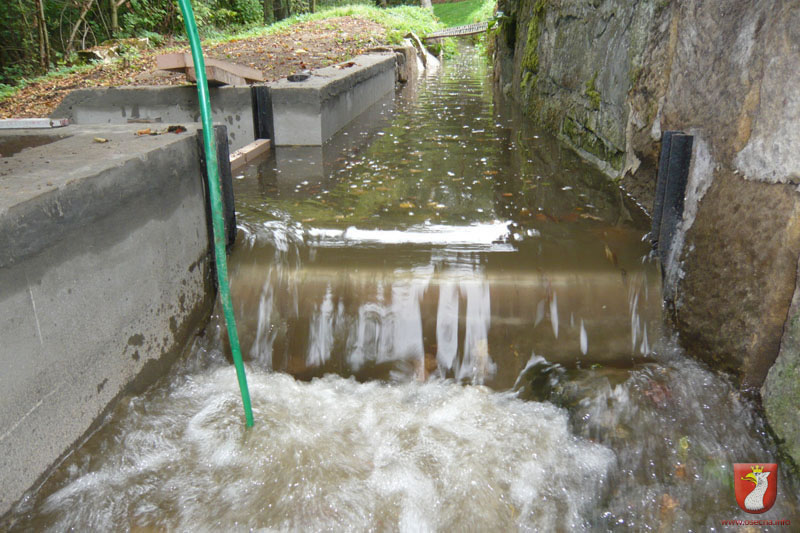

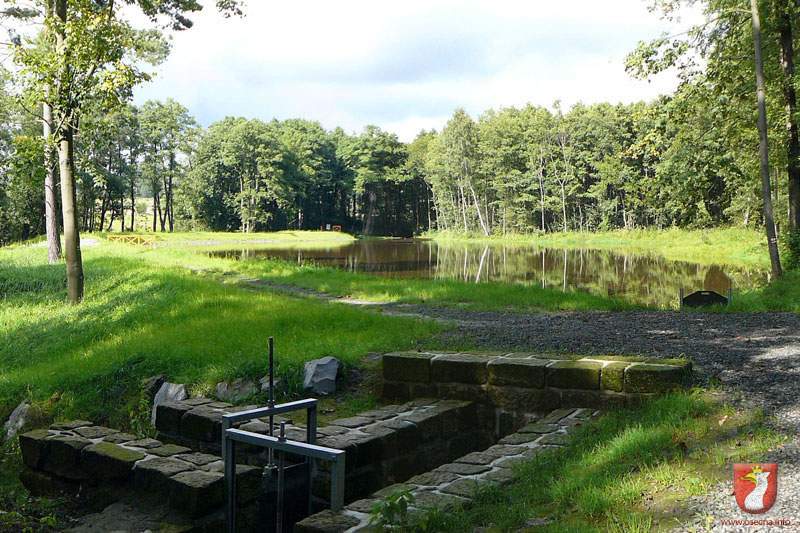

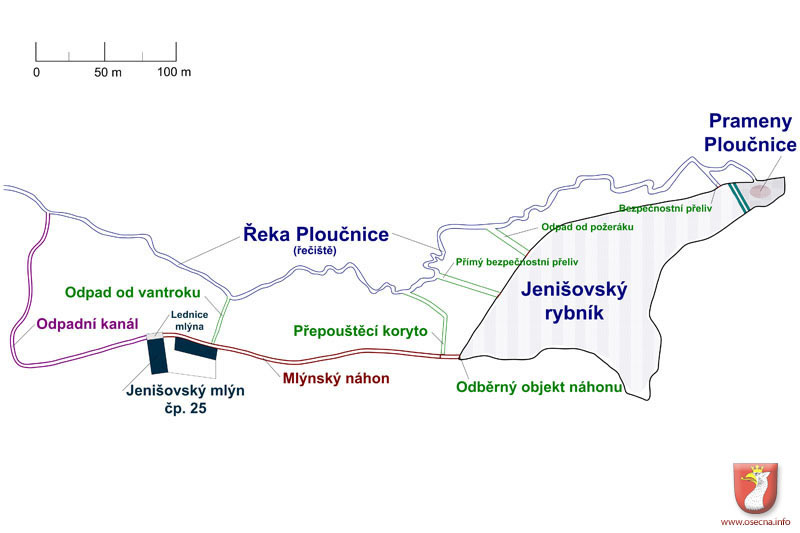

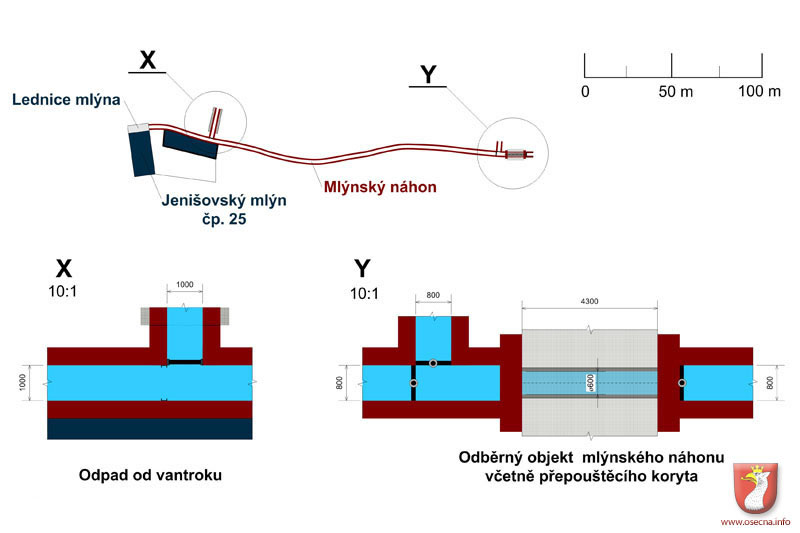

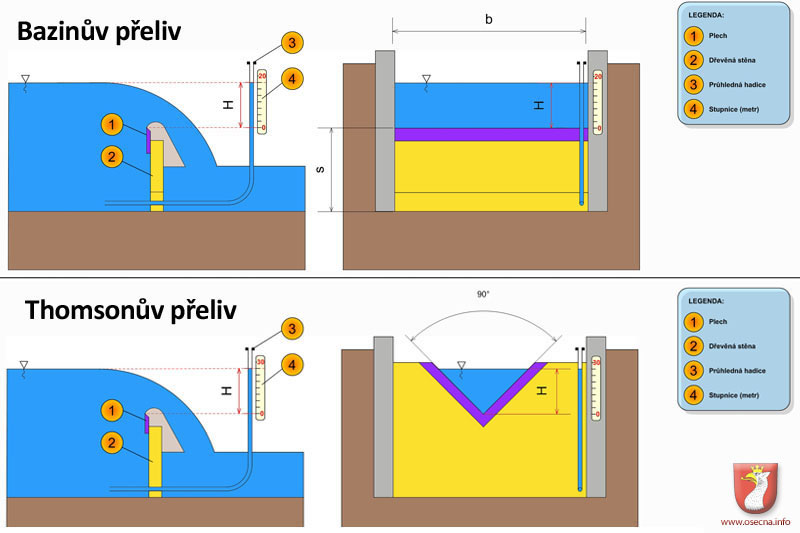

2.1 Mlýnský náhon Jenišovského rybníka včetně měření jeho průtoku (Bazinův a Thomsonův přeliv):

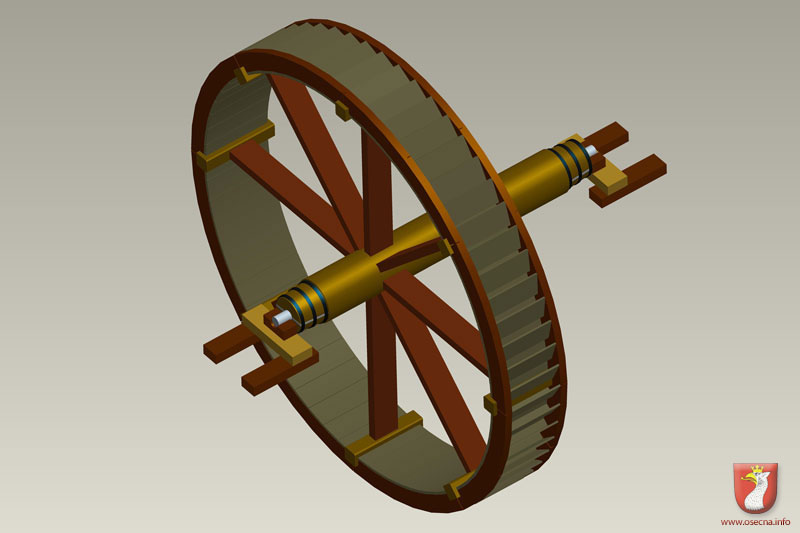

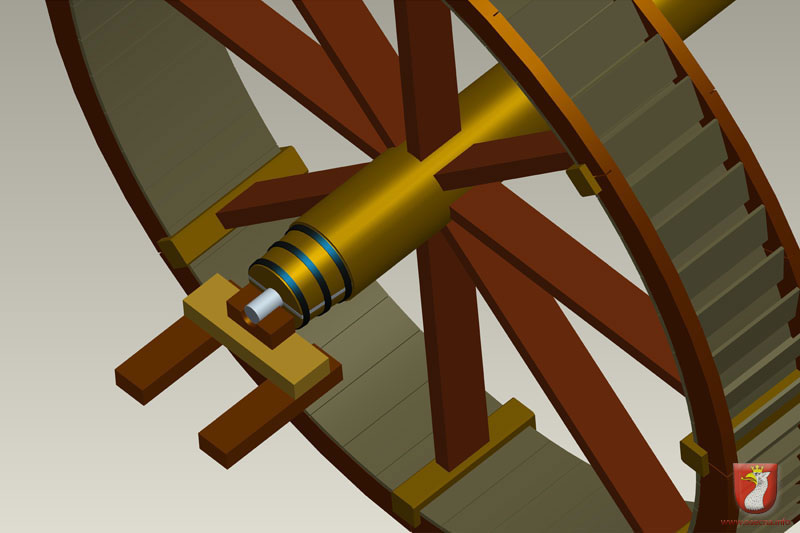

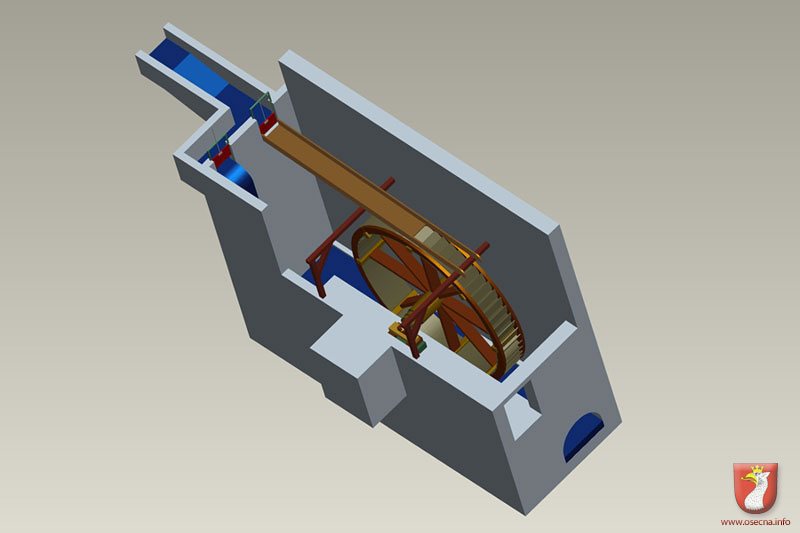

2.2 Původní vodní kolo včetně lednice Jenišovského mlýna, na základě výpovědi mlynáře Miloslava Jiránka:

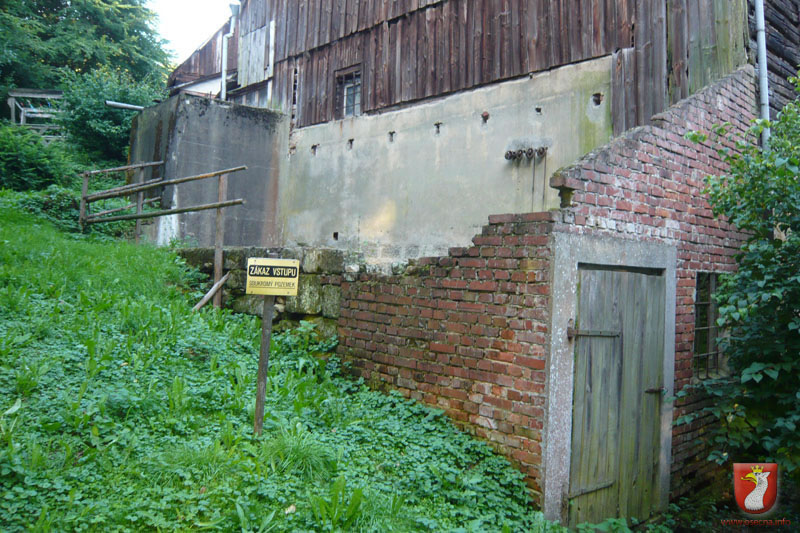

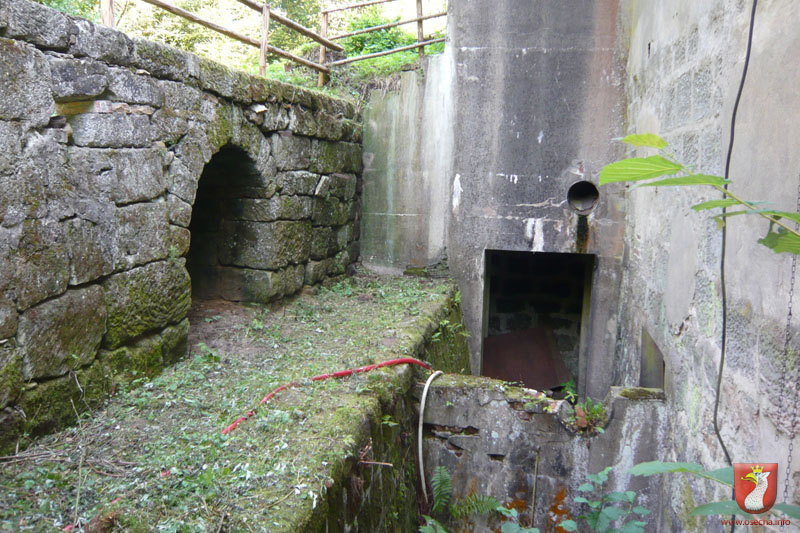

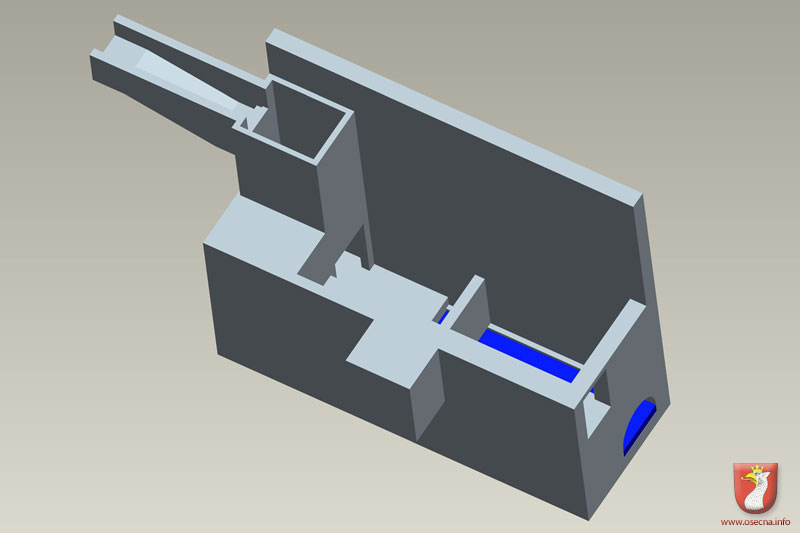

2.3 Současný stav lednice Jenišovského mlýna:

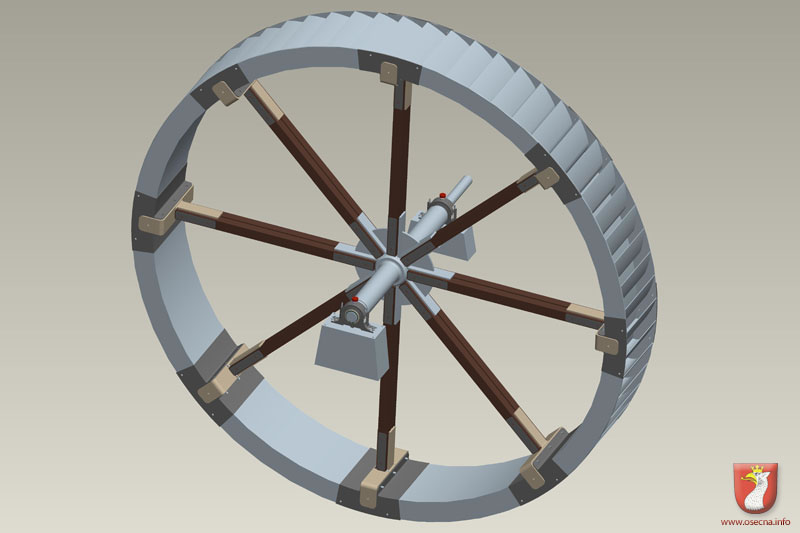

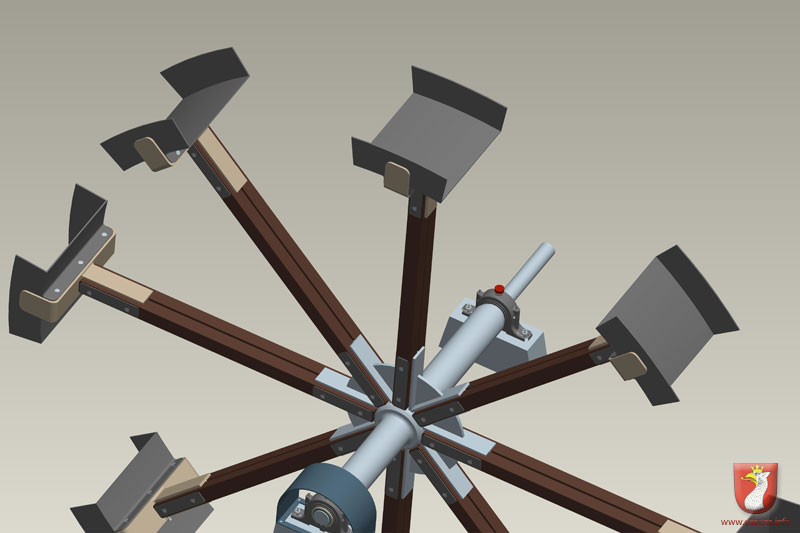

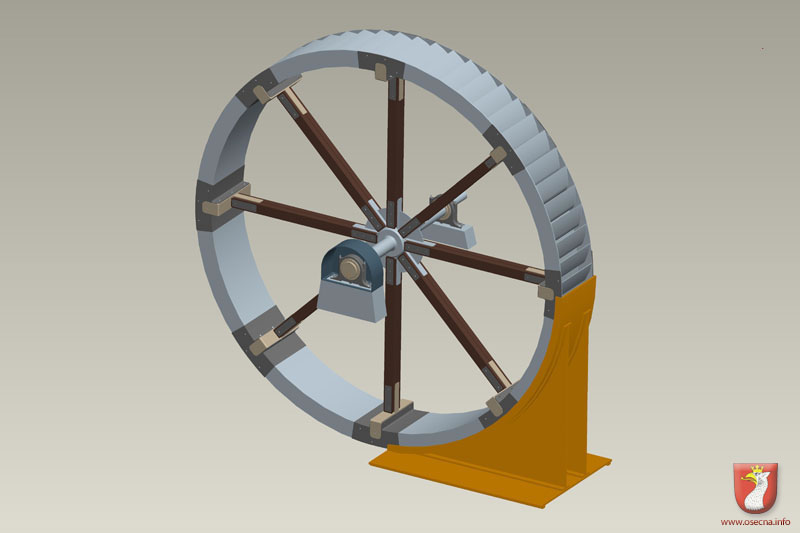

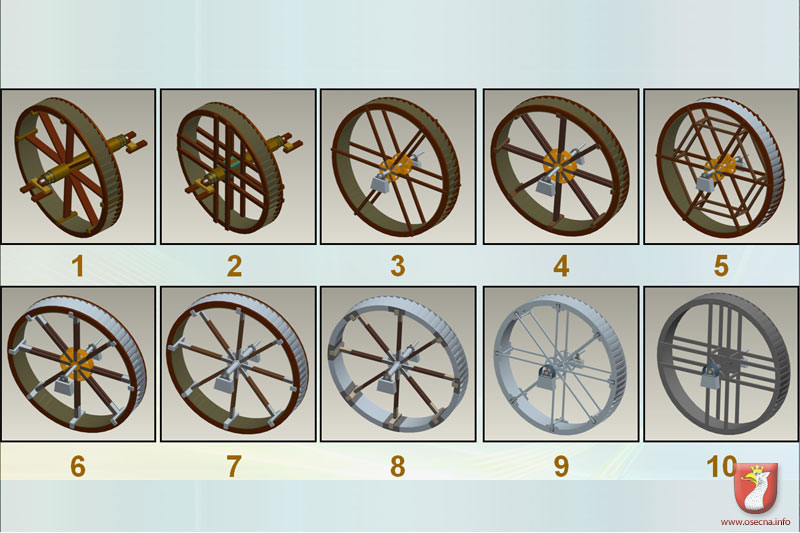

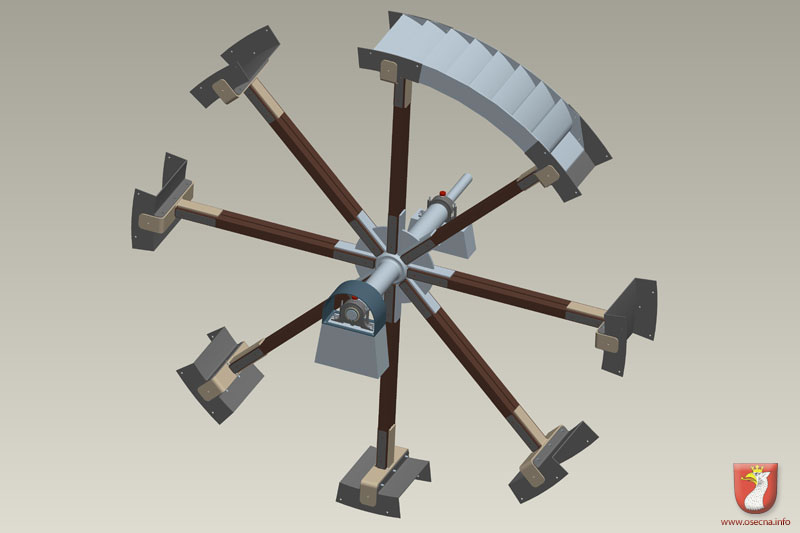

2.4 Vygenerováno 10. variant a poté byla vyhodnocena na základě kritérií optimální varianta vodního kola Jenišovského mlýna:

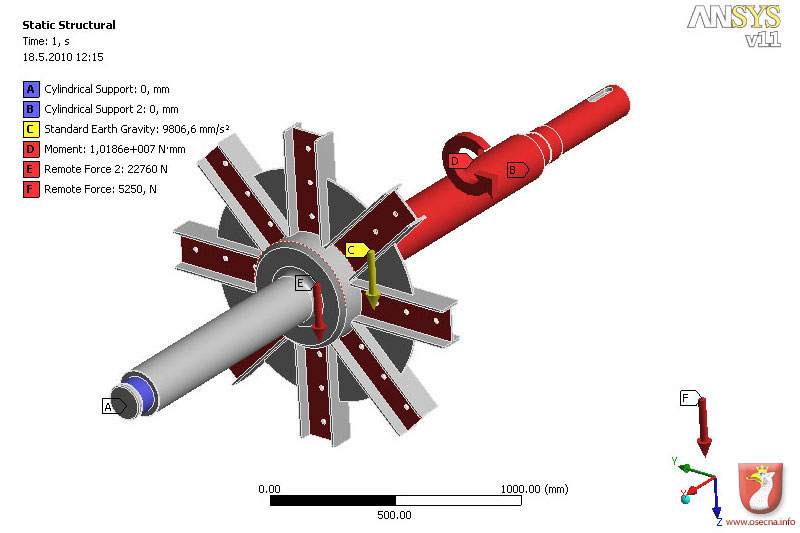

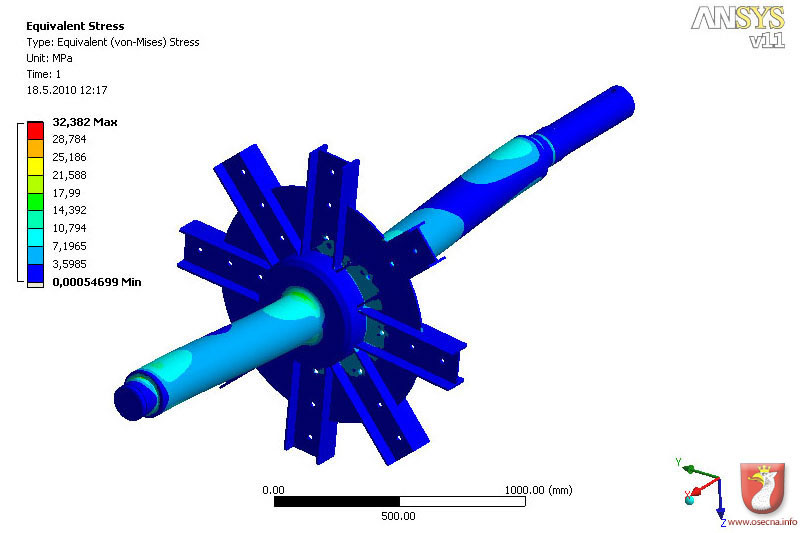

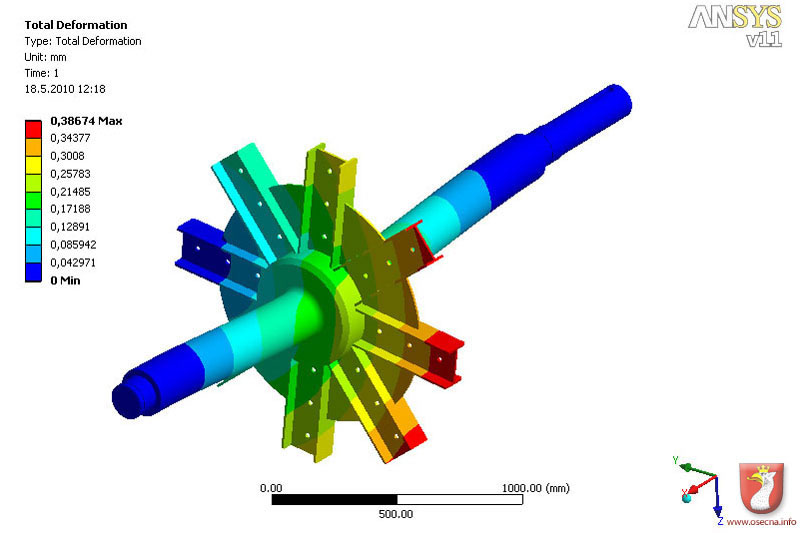

2.5 Analýza hřídele kola metodou konečných prvků (síly působících na hřídel, napětí na hřídeli, deformace na hřídeli):


2.6 Inovační prvky k zajištění co nejvyšší účinnosti vodního kola

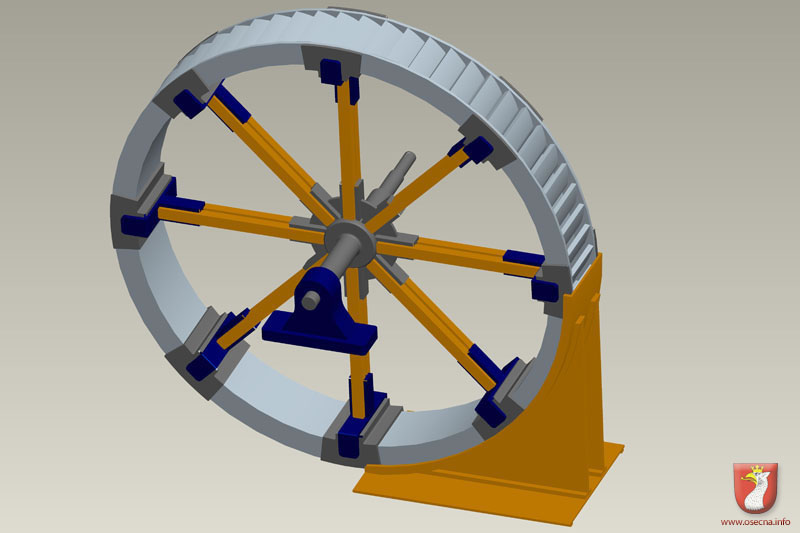

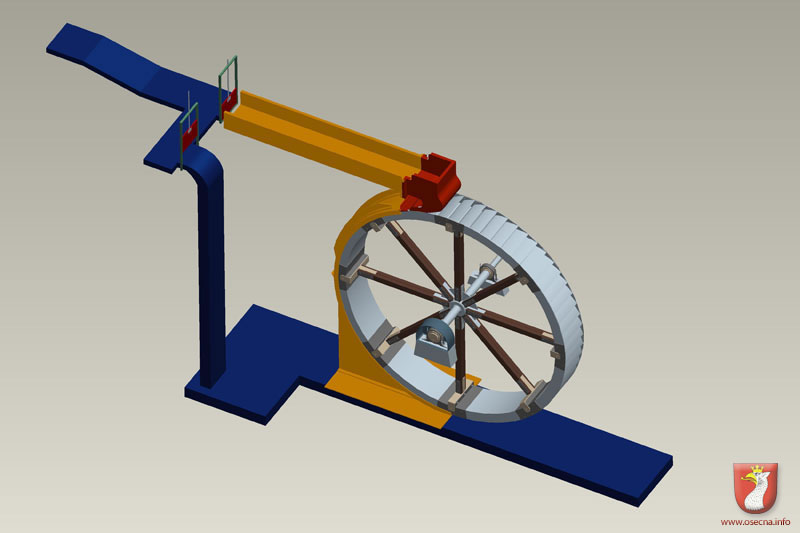

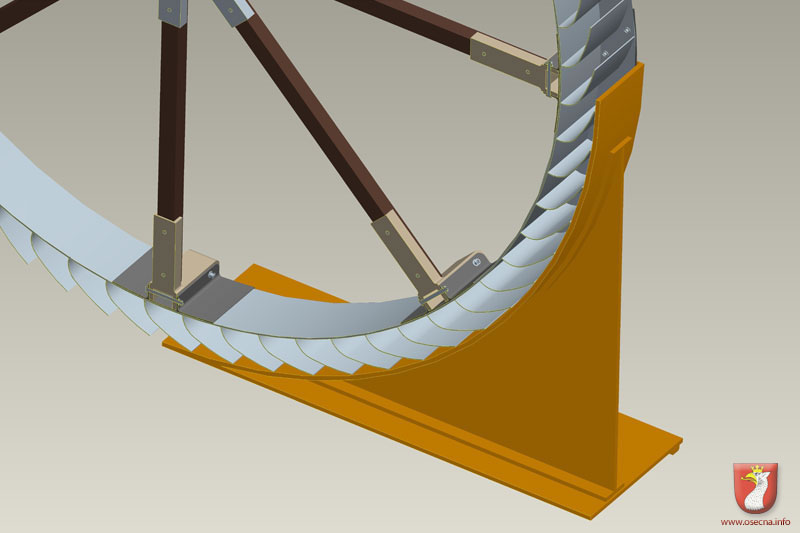

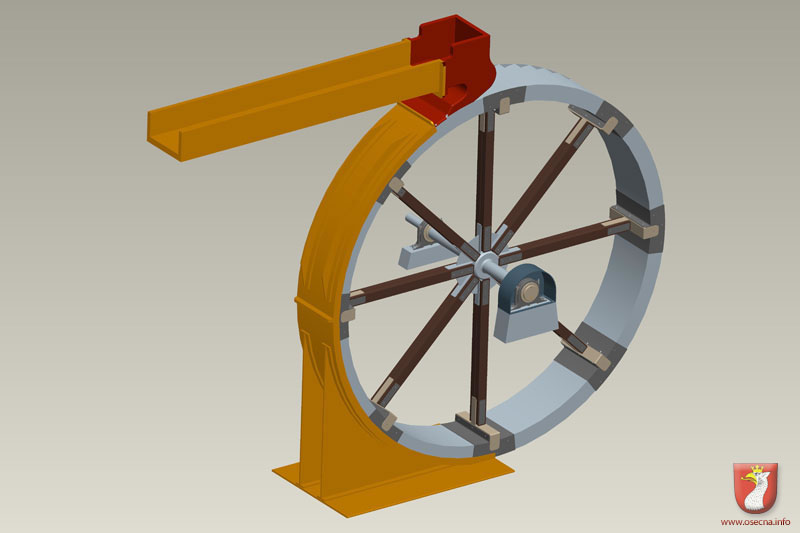

2.6.1 Vodní kolo se zadržovačem vody:

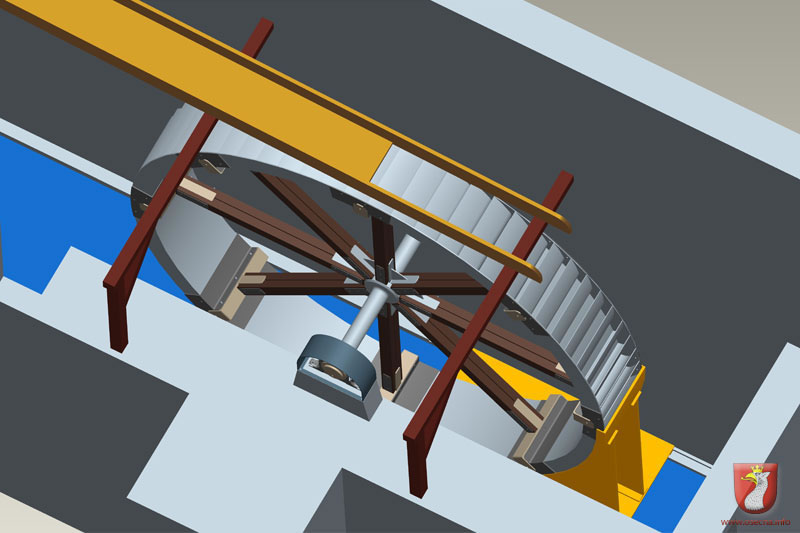

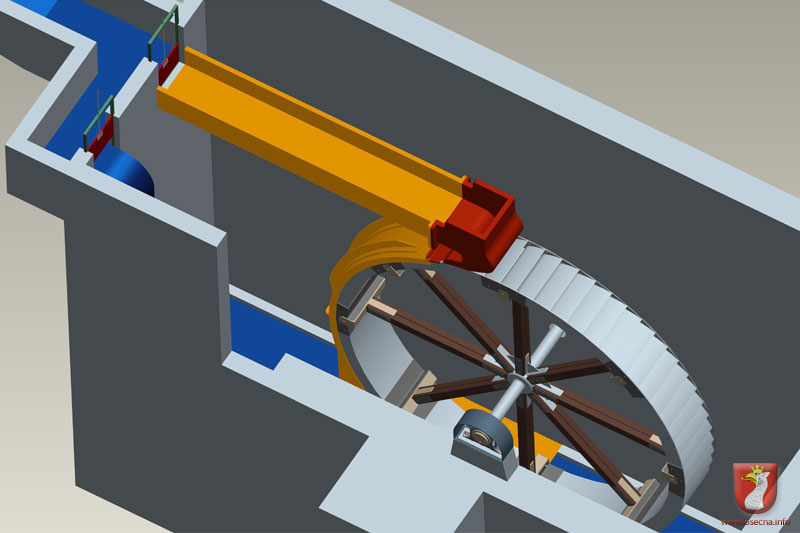

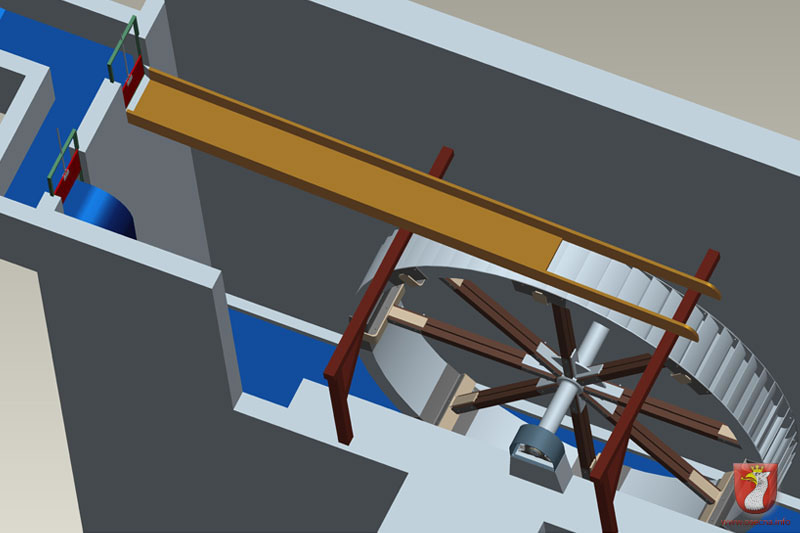

2.6.2 Kolo s obráceným chodem, zadržovačem vody a upraveným vantrokem:

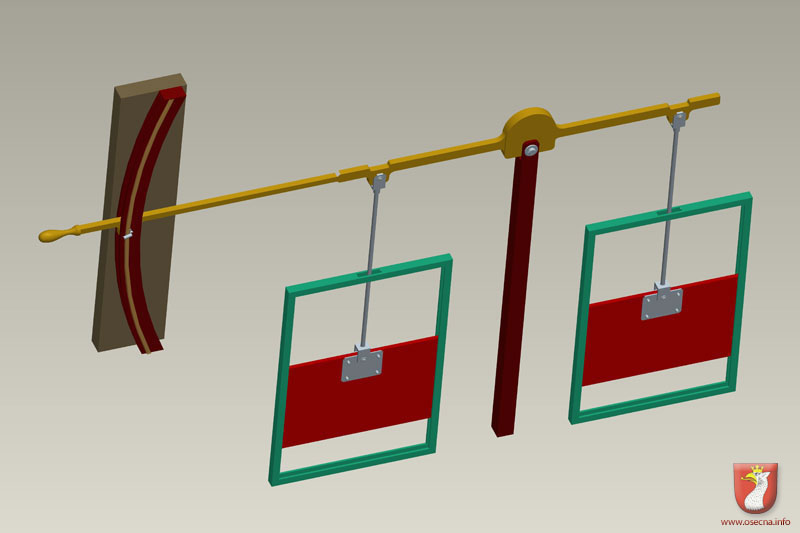

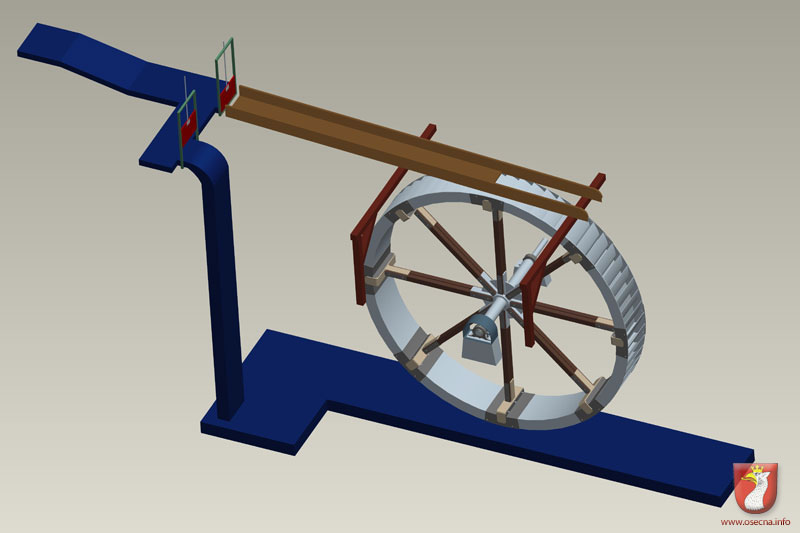

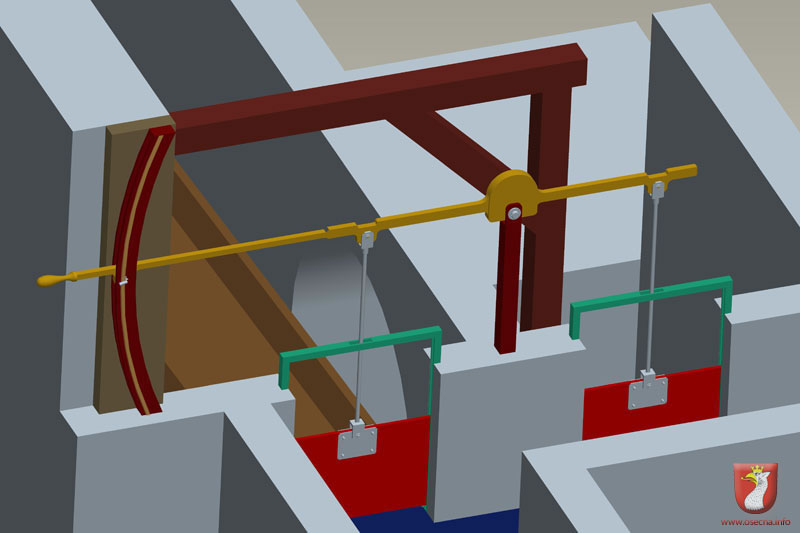

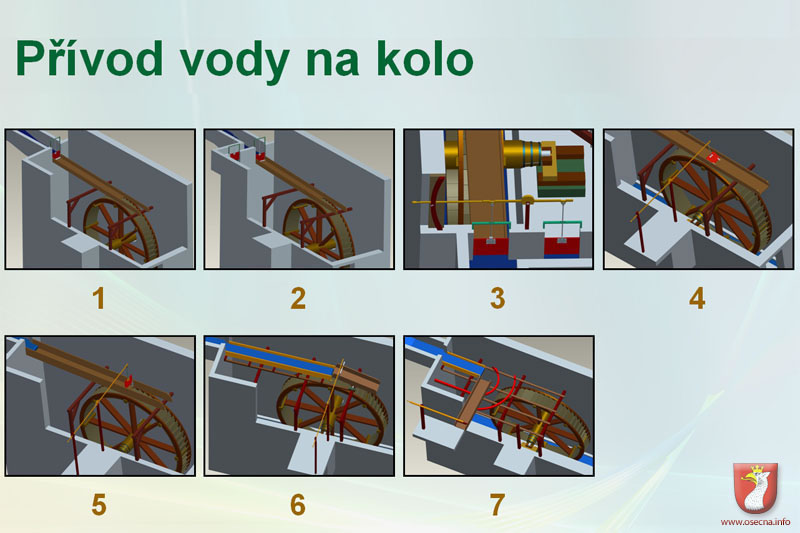

2.7 Vygenerováno 7. variant přívodu vody na vodní kolo - vítězná varianta: Páková stavidla před vantrokem:

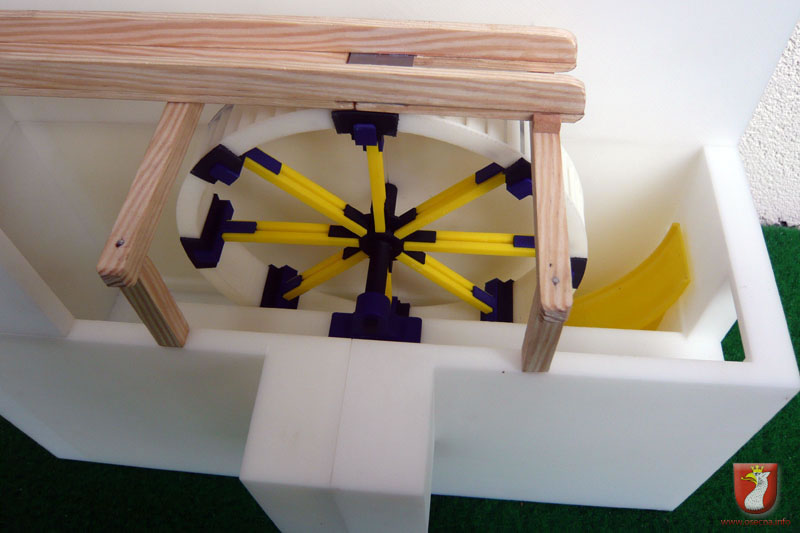

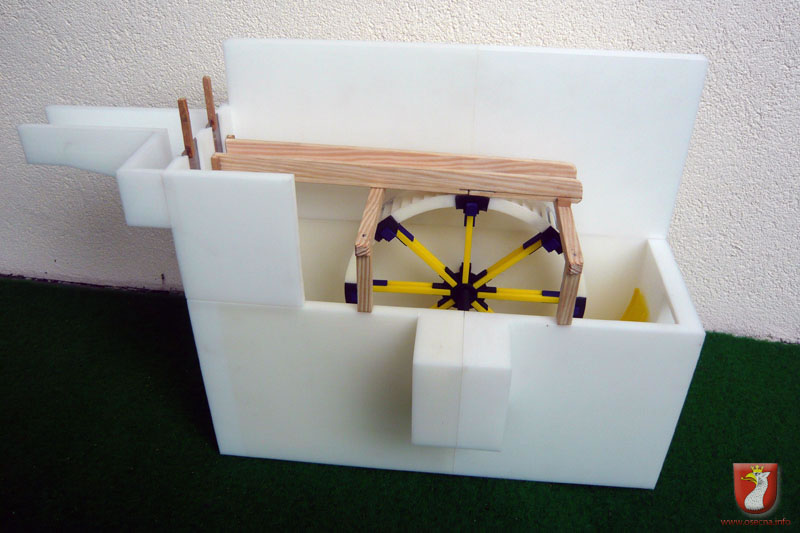

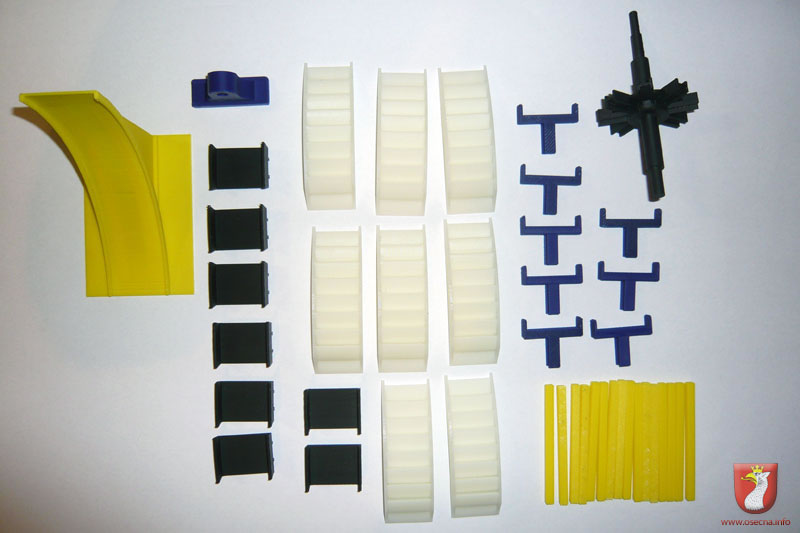

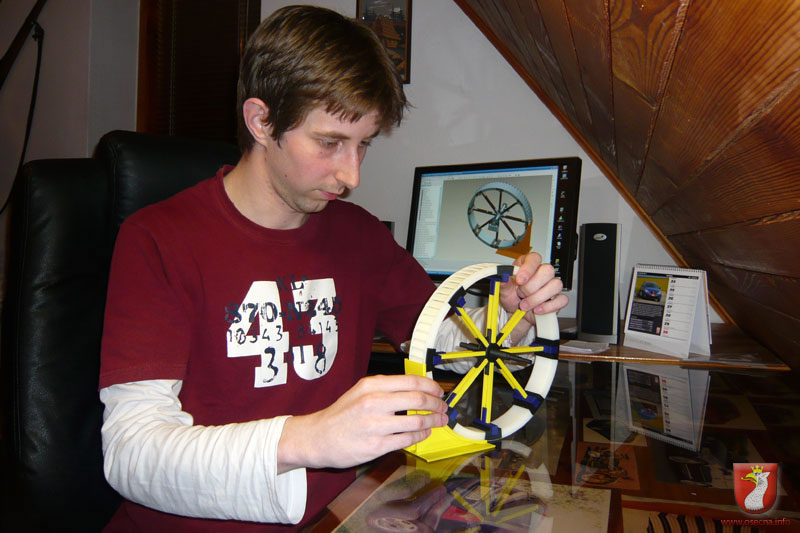

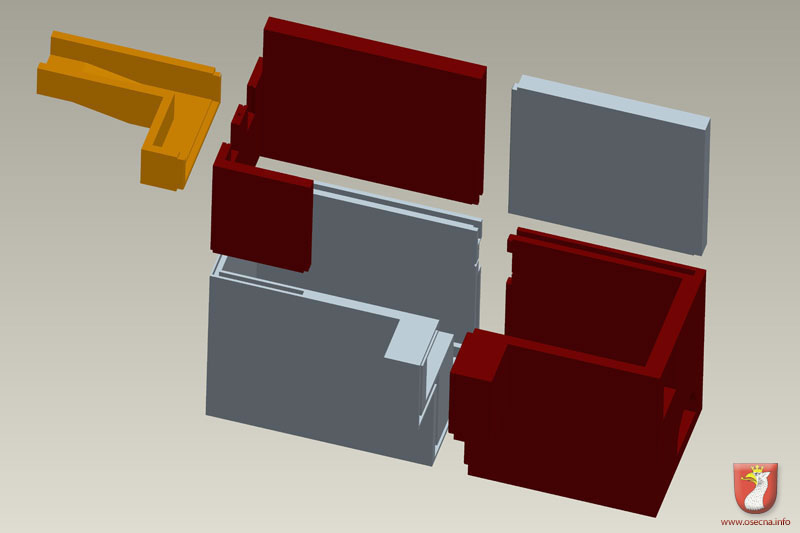

2.8 Prezentační prototyp vodního kola (M 1:30) - vyroben progresivní technologií Rapid prototyping - metodu FDM:
